Détails sur le produit:
|
| Ports de la Manche de fibre: | 16 ports de QSFP (64 ports totaux) ; E_Ports, F_Ports, M_Ports, EX_Ports, et FL_Ports | Maximum certifié: | 6 000 noeuds actifs ; 56 commutateurs, 19 houblon dans des tissus du tissu OS® de brocard ; 31 commu |
|---|---|---|---|
| Évolutivité: | Pleine architecture de tissu avec 239 commutateurs maximum | Poids: | 3,56 kilogrammes |
| La température: | 0°C à 40°C (32°F à 104°F) | Types du trafic de données: | Commutateurs de tissu soutenant l'unicast |
| Format de l'image maximum: | charge utile 2,112-byte | Tampons de cadre: | 8 192 par 64 lames gauches, dynamiquement assignées |
| Mettre en évidence: | Lame de la Manche de fibre de DCX 8510,64x dcx 8510 de brocard du port 16g,64x brocard FC16-64 du port 16g |
||

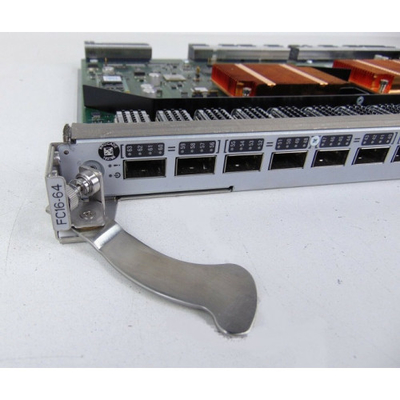

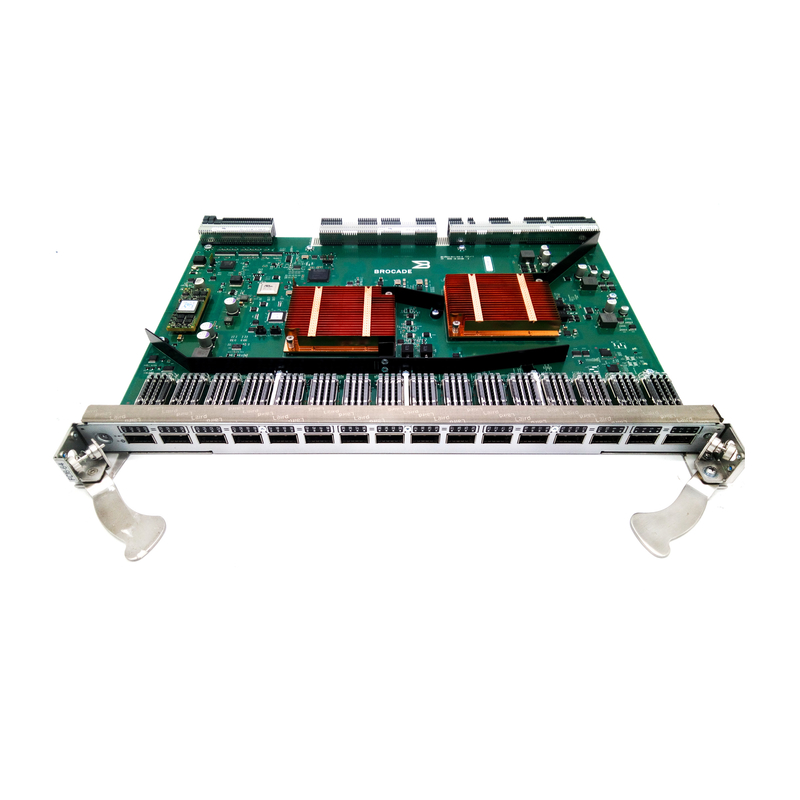

Lame à haute densité de la Manche de fibre du port 64x 16g du brocard FC16-64 DCX 8510
Module d'expansion de lame de la Manche de la fibre FC16-64
Description de produit :
Le brocard FC16-64 a 16 ports de QSFP avec chaque interface gauche physique logiquement configurée comme port de la Manche de fibre de GBP 4×16 qui est conforme à 14,025 caractéristiques de la Manche de fibre de GBP, et maintient le soutien de compatibilité ascendante de deux générations précédentes des GBP de la Manche specifications-8.5 de fibre et de 4,25 GBP. À l'aide de QSFPs à haute densité et de basse puissance pour la connectivité, la lame de port du brocard FC16-64 permet
consolidation des ports physiques et une réduction de 75 pour cent en câbles, qui simplifie la gestion de câble et soulage l'évolutivité pour une plus grande agilité d'affaires.
| Caractéristiques principales | Architecture de systèmes |
|
Types de supports
|
Connecteur chaud-que l'on peut brancher du brocard QSFP ; 4×16 GBP SWL, cable connecteur de ruban de MPO 1×12 (66 m OM3, 100 m OM4 ; Le brocard FC16-64 QSFPs soutiennent seulement 4/8/16 de GBP [non 2 GBP ou 10 GBP]) |
|
Latence de commutateur
|
A localement commuté la latence gauche est 700 NS ; la latence entre pales est le µsec 2,1 ; le chiffrage/compression est le µsec 5,5 par noeud ; De correction d'erreurs en avant (FEC) additionne 400 le NS entre E_Ports (permis par défaut)
|
|
Largeur de bande d'agrégat de la Manche de fibre |
512 GBP (débit)
|
| Puissance maximum | 118 watts une fois entièrement peuplé avec 16 SWL standard QSFP 134 watts de puissance maximum |
| Vibration | Opération : 0,5 sinus de g, 0,4 grms aléatoires, 5 à 500 hertz d'inopérant : 2,0 sinus de g, 1,1 grms aléatoires, 5 à 500 hertz |
|
Logiciel soutenu de gestion |
HTTP, SNMP v1/v3 (MIB de gestion de MIB, de FC de Fe), SSH ; Auditer, sgf ; Outils avancés de Web de brocard, entreprise du conseiller San de réseau de brocard ou plus professionnel du conseiller San de réseau de brocard ; Ligne de commande interface (CLI) ; SMI conformes ; Domaines administratifs ; permis d'essai pour des capacités ajoutées
|
| Sécurité | Chiffrage AES-GCM-256 sur ISLs ; DH-CHAP (entre les commutateurs et les dispositifs d'extrémité), authentification de commutateur de FCAP ; PAP 140-2 L2-compliant, HTTPS, IPsec, IP filtrant, LDAP avec IPv6, OpenLDAP, attache gauche, RAYON, contrôle d'accès basé sur rôle défini par l'utilisateur (RBAC), copie sûre (SCP), RPC sûr, SFTP, SSH v2, SSL, attache de commutateur, TACACS+, commutateur de confiance |
|
Diagnostics
|
Générateur intégré d'écoulement, diagnostics de câble de ClearLink (aucun soutien de réalimentation électrique/optique), le trafic de lien/distance de latence ; COURRIER et diagnostics en ligne/hors ligne inclus, y compris le contrôle de l'environnement, le FCping et le Pathinfo (traceroute de FC), refléter d'écoulement, la visionneuse de cadre, la reprise non perturbatrice de démon, refléter gauche, la surveillance de la santé d'optique, la surveillance de puissance (16 GBP réservés aux lames), le RAStrace notant, et la détection de roulement de remise à zéro (RRD)
|
Consommation de la puissance faible
Les émetteurs-récepteurs optiques de Channelcompliant QSFP de fibre de GBP SWL du brocard 4×16 sont chaud-permutables, de basse tension (3,3 V), les émetteurs-récepteurs optiques diagnostique-capables numériques qui sont conformes aux émetteurs-récepteurs optiques mécaniques des spécifications de QSFP MSA (SFF-8436) .QSFP fournissent au brocard FC16-64 la haute densité de pointe et 285 pour cent de puissance de moins que quatre SFPs standard (1,4 W contre 4 W), l'aspiration de la puissance faible de toute lame de commutation de la Manche de fibre. En fait, un brocard DCX 8510 entièrement peuplé avec huit lames de port du brocard FC16-64 offre non seulement la densité gauche la plus élevée, mais dessine également seulement 1 902 watts (0,19 W/Gbps). Le produit concurrentiel le plus étroit exige plus de 40 pour cent de plus énergie à
puissance 25 pour cent moins ports. Par l'utilisation de QSFPs de rendement optimum, le brocard a permis à des organismes informatiques de réaliser de nouveaux niveaux de la consolidation d'infrastructure tout en réduisant la puissance globale.
