Détails sur le produit:
|
| Format de l'image maximum: | charge utile 2112-byte | Largeur de bande d'agrégat de la Manche de fibre: | 1800 Gb/s (débit) |
|---|---|---|---|
| Évolutivité: | architecture de Plein-tissu avec 239 commutateurs maximum | Classes de service: | Classe 2, classe 3, classe F (cadres d'inter-commutateur) |
| Ports de la Manche de fibre: | 16 ports de QSFP (64 ports totaux) ; E_Ports, F_Ports, M_Ports, EX_Ports, D_Ports, et VE_Ports. | Types du trafic de données: | Commutateurs de tissu soutenant l'unicast |
| Débourbage d'ISL: | débourbage basé sur cadre avec jusqu'à huit 32 ports de Gb/s par tronc d'ISL ; jusqu'à 256 Gb/s par | poids: | 3,95 kilogrammes (8,71 livres) sans QSFP |
| Mettre en évidence: | Permis de COSSE du brocard FC32-48,Brocard FC32-48 pour X6-4 X6-8,Port du permis 32gb 48 de COSSE de brocard |
||

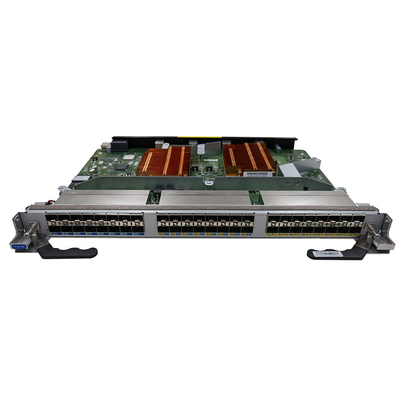

Lame gauche du brocard FC32-48 32gb 48 FC pour le directeur X6-4 ou X6-8

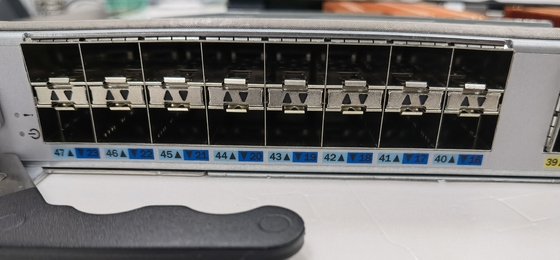

Lame de port de dispositif de la Manche de fibre du brocard FC32-48 avec 48x 32 des PORTS de GBP SFP+
Description de produit : A conçu pour supporter la croissance de stockage, charges de travail exigeantes, et la consolidation de centre de traitement des données, la lame gauche du brocard FC32-64 fournit la représentation inégalée de 32 Gb/s, l'industrie-principale densité gauche, et la flexibilité multiprotocole. Elle peut effectivement mesurer le directeur du brocard X6 pour construire les tissus à haute densité de San qui maximisent la productivité et augmentent l'efficacité des investissements de stockage. En combinant les capacités robustes de la GEN 6 du brocard avec la flexibilité multiprotocole et la surveillance augmentée de latence de NVMe au-dessus du trafic de la Manche de fibre, la lame de port du brocard FC32-64 permet une transition sans couture au centre de traitement des données de tout-éclair et conduit l'innovation informatique.
Avec la lame gauche à haute densité du brocard FC32-48, le directeur du brocard X6 peut maintenant mesurer même le further-up à 512 33% de port-offre ports supplémentaires de dispositif tout en augmentant la largeur de bande de système totale jusqu'à 20 Tb/s. Cette lame fournit à 64 ports de la Manche de fibre dans un facteur de forme élégant et à haute densité conçu des connexions de Q-câble, permettant à des administrateurs de simplifier l'infrastructure de câblage.
| Caractéristiques principales | Architecture de systèmes |
| Représentation de la Manche de fibre | La Manche de fibre : 4,25 ligne vitesse de Gb/s, duplex ; 8,5 ligne vitesse de Gb/s, duplex ; 14,025 ligne vitesse de Gb/s, duplex ; 28,05 ligne vitesse de Gb/s, duplex ; automatique-détection de 4, 8, 16, et 32 vitesses de port de Gb/s. Le soutien de 4 Gb/s et de 8 vitesses de Gb/s exige l'utilisation 16 d'un émetteur-récepteur de Gb/s QSFP. |
| Connectivité de FCoE | vitesses de 10GbE, de 25GbE, ou de 40GbE FCoE. Le soutien des vitesses 10GbE, 25GbE, et 40GbE exige l'utilisation de l'émetteur-récepteur approprié de QSFP. |
| Latence de commutateur | A localement commuté la latence gauche est <780 ns="" with="" Forward="" Error="" Correction=""> |
| Ports de la Manche de fibre | Brocard X6-4 : Jusqu'à 192 ports 32-Gbps, universels (F_Port, E_Port, EX_Port, M_Port, D_Port, SIM Port, FICON) |
| Câbles soutenus | QSFP (MTP/MPO) aux câbles d'évasion de SFP+ (LC) et QSFP (MTP/MPO) aux câbles standard de QSFP (MTP/MPO). 2 kilomètres 4×32 Gb/s QSFP (exige QSFP--QSFP au câble de SMF LC). |
| Diagnostics | Analyse d'E/S pour la surveillance d'entrée-sortie de la Manche et de NVMe de fibre au-dessus du trafic de la Manche de fibre ; Optique de ClearLink et diagnostics de câble, y compris réalimentation électrique/optique, le trafic de lien/latence/distance ; générateur intégré d'écoulement ; COURRIER et diagnostics en ligne/hors ligne inclus, y compris le contrôle de l'environnement, le FCping et le Pathinfo (traceroute de FC), refléter d'écoulement, la visionneuse de cadre, la reprise non perturbatrice de démon, la surveillance de la santé d'optique, la surveillance de puissance, le RAStrace notant, et la détection de roulement de remise à zéro (RRD) |
| La température | Opération : 0°C à 40°C (32°F 104°F) à inopérant : −40°C à 70°C (−40°F à 158°F) |
| Puissance maximum | Puissance typique : 203 watts une fois entièrement peuplé avec 16 la puissance maximum standard de 4×32 Gb/s SWL QSFPs : 387 watts de puissance maximum une fois entièrement peuplé avec 16 la norme 32 Gb/s SWL QSFPs |
La Manche de fibre de la GEN 6 de brocard de la Manche de fibre de la GEN 6 est le réseau moderne de stockage pour les environnements missioncritical, livrant
représentation NVMe-prête, automation avancée, et gestion complète pour accélérer la représentation et la commande d'application
opérations commerciales permanentes. Le directeur du brocard X6 avec la Manche de fibre de la GEN 6 et la lame de port du brocard FC32-64 fournit la représentation inégalée de 32 Gb/s, la densité industryleading de port, et la flexibilité multiprotocole aux charges de travail de croissance, de la demande de supportstorage, et à la consolidation de centre de traitement des données.
Points culminants
• Mesure le directeur du brocard X6 à 512 ports tout en maximisant l'espace
utilisation avec 33% plus de connectivité de dispositif dans une lame à haute densité
• Agilité d'augmentations en permettant des architectures flexibles avec la connectivité concourante de la Manche, de NVMe, ou de FCoE de fibre
• Manipule plus de charges de travail avec la représentation de la Manche de fibre de la GEN 6
et en augmentant la largeur de bande de système totale jusqu'à 20 Tb/s
• Réduit la complexité avec 75% moins câbles et port d'augmentations
densité avec des connexions de Q-câble
• Conduit l'innovation informatique en optimisant la représentation de NVMe
surveillance en temps réel intégrée de latence avec l'analyse d'E/S
