Détails sur le produit:
|
| Longueur d'onde centrale: | 840 à 860 nanomètre | La température: | 0°C~+70°C |
|---|---|---|---|
| Poids: | 0.05KG/PCS | Représentation: | automatique-détection de 2, 4, et 8 vitesses de port de Gbit/sec |
| type de câble: | MMF | Distance de câble: | 150m |
| Connecteur: | Duplex industriellement compatible de LC | conforme: | RoHS |
Brocade 57-1000012-01 SFP + FC SFP + émetteur-récepteur 8G SWL 850nm MMF XBR-000148 module optique
BrocartÉmetteur-récepteur SFP+ SWL FC 8 Gb/sCaractéristiques
Les SFP Brocade 8 Gbit/s SWL sont des émetteurs-récepteurs optiques de diagnostic numériques basse tension (3,3 V) remplaçables à chaud qui prennent en charge des liaisons série haut débit sur fibre optique multimode à des débits de signalisation allant jusqu'à 8,5 Gbit/s.Ils sont conformes aux spécifications mécaniques SFP+ (SFF-8432), optiques et électriques (FC-PI-4) pour les émetteurs-récepteurs duplex LC.
L'émetteur-récepteur optique Brocade 8 Gbit/s SWL est un SFP 850 nm multi-classes conforme aux spécifications Fibre Channel 8,5/4,25/2,125 Gbit/s.
Les points forts du produit incluent :
• Émetteur VCSEL multimode 850 nm
• Conformité FC-PI-4 pour un fonctionnement à 8,5/4,25/2,125 Gbit/s
• Fonctions de diagnostic selon SFF-8472 "Interface de surveillance de diagnostic pour les émetteurs-récepteurs optiques",
assurer un suivi en temps réel de :
– Puissance optique transmise
– Puissance optique reçue
– Courant de polarisation laser
- Température
– Tension d'alimentation
• Connecteur duplex LC standard de l'industrie
• Longueurs de liaison de 150 m à 8,5 Gbit/s de fibre OM3
• Laser CEI 60825-1 classe 1/CDRH classe 1, sans danger pour les yeux
• Conformité à la directive RoHS (Restriction on Hazardous Substances)
Paramètres pour leModule émetteur-récepteur SWL FC SFP+ 8 Gb/s:
| Performance | Fibre Channel : vitesse de ligne de 2,125, 4,250 et 8,5 Gbit/s, duplex intégral ;détection automatique des vitesses de port de 2, 4 et 8 Gbit/s |
| Médias |
Enfichable à chaud, connecteur SFP+ (Small Form-Factor Pluggable) standard de l'industrie ;Longueur d'onde courte (SWL) |
| Paramètres de fonctionnement |
Transmettre (Tx): Longueur d'onde : 840 à 860 nm Largeur spectrale : 0,65 nm Puissance moyenne : -8 dBm RIN : -128 dB/Hz max Perte de retour optique : -12 dB OMA minimale : 302 μW, -5,2 dBm
Recevoir (Rx): Longueur d'onde : 770 à 860 nm Puissance moyenne : 0 dBm Perte de retour optique : -12 dB Sensibilité non contrainte : 76 μW, -11,2 dBm SRS OMA : 148 μW, -8,3 dBm Coupure maximale de 3 dB : 12 GHz |
| Distances de fonctionnement |
OM1 62,5 μm (200-500 MHz*km) Perte de distance Fibre Channel 2 Gbit/s 0,5 à 150 m 2,10 dB Fibre Channel 4 Gbit/s 0,5 à 70 m 1,78 dB Fibre Channel 8 Gbit/s 0,5 à 21 m 1,58 dB
Perte de distance OM2 50 μm (500 MHz*km) Fibre Channel 2 Gbit/s 0,5 à 300 m 2,62 dB Fibre Channel 4 Gbit/s 0,5 à 150 m 2,06 dB Fibre Channel 8 Gbit/s 0,5 à 50 m 1,68 dB
Perte de distance OM3 50 μm (1500 MHz*km) Fibre Channel 2 Gbit/s 0,5 à 500 m 3,31 dB Fibre Channel 4 Gbit/s 0,5 à 380 m 2,88 dB Fibre Channel 8 Gbit/s 0,5 à 150 m 2,04 dB |
| Taille |
Largeur : 14,00 mm (0,55 pouce) Hauteur : 12,40 mm (0,49 pouce) Profondeur : 57,50 mm (2,26 pouces) |
| Température de stockage | −40 °C à 85 °C (−40 °F à 185 °F) |
| Dissipation de puissance | 0.8W |

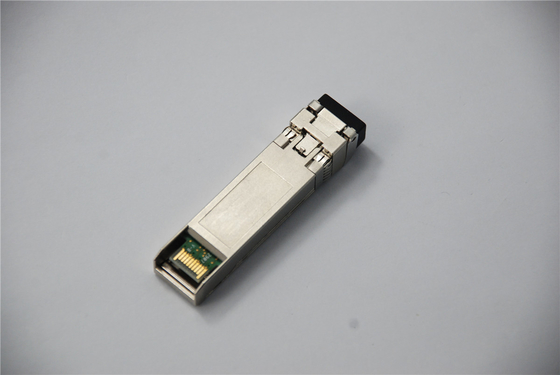

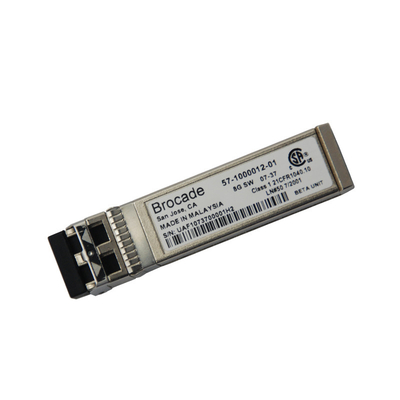

Photo pour Brocade 8Gb/s SWL FC SFP+ Émetteur-récepteur
FAQ
Q1.Sauf pour ce Brocade 8Gb/s SWL FC SFP+ Modules optiques d'émetteurs-récepteurs, que pouvez-vous proposer d'autre de Brocade sfp ?
A1 : veuillez vérifier le formulaire ci-dessous pour le module optique Brocade que nous pouvons offrir ;
| Débit de données |
Description
|
Fabrication
Numéro d'article
|
Commande de brocart
Numéro d'article
|
|
4x32G FC QSFP+
|
CMU
|
57-1000351-01
|
XBR-000275 (1 paquet)
|
| 4x32G FC QSFP+ |
CMU
|
57-1000490-01
|
XBR-000475 (1 paquet)
|
| 4x32G FC QSFP+ |
2 km
|
57-1000480-01
|
XBR-000285 (1 paquet)
|
| 64G FC SFP+ |
CMU
|
57-1000495-01
|
XBR-000462 (1 paquet)
XBR-000463 (paquet de 8)
|
| 64G FC SFP+ |
LWL - 10 km
|
57-1000496-01
|
XBR-000468 (1 paquet)
XBR-000469 (paquet de 8)
|
| 64G FC SFP+ |
ELWL - 25 km
|
57-1000497-01
|
XBR-000466 (1 paquet)
|
|
32G FC SFP+
|
CMU
|
57-1000333-01
|
XBR-000212 (1 paquet)
XBR-000213 (paquet de 8)
|
| 32G FC SFP+ |
CMU
|
57-1000485-01
|
XBR-000412 (1 paquet)
XBR-000413 (paquet de 8)
|
| 32G FC SFP+ |
LWL - 10 km
|
57-1000332-01
|
XBR-000238 (1 paquet)
XBR-000239 (paquet de 8)
|
| 32G FC SFP+ |
LWL - 10 km
|
57-1000486-01
|
XBR-000438 (1 paquet)
XBR-000439 (paquet de 8)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000355-01
|
XBR-000278 (1 paquet)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000494-01
|
XBR-000478 (1 paquet)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000498-01
|
XBR-000479 (1 paquet)
|
|
16G FC SFP+
|
CMU
|
57-0000088-01
|
XBR-000192 (1 paquet)
XBR-000193 (paquet de 8)
|
|
16G FC SFP+
|
CMU
|
57-1000487-01
|
XBR-000492 (1 paquet)
XBR-000493 (paquet de 8)
|
|
16G FC SFP+
|
LWL - 10 km |
57-0000089-01
|
XBR-000198 (1 paquet)
XBR-000199 (paquet de 8)
|
|
16G FC SFP+
|
LWL - 10 km |
57-1000488-01
|
XBR-000498 (1 paquet)
XBR-000499 (paquet de 8)
|
|
16G FC SFP+
|
ELWL - 25 km |
57-1000262-01
|
XBR-000258 (1 paquet)
|
|
16G FC SFP+
|
ELWL - 25 km |
57-1000489-01
|
XBR-000458 (1 paquet)
|
|
8G FC SFP+
|
CMU
|
57-1000117-01
|
XBR-000163 (1 paquet)
XBR-000164 (paquet de 8)
|
| 8G FC SFP+ | LWL - 10 km |
57-1000027-02
|
XBR-000153 (1 paquet)
XBR-000172 (paquet de 8)
|
| 8G FC SFP+ | ELWL - 25 km |
57-0000080-01
|
XBR-000174 (1 paquet)
|
Q2 : est-ce un véritable émetteur-récepteur Brocade Original 8G SWL FC SFP+ ?
A2: Oui, Topstar est le principal distributeur Brocade en Chine, nous vendons la marque SFP depuis 2006 et ne vendons jamais d'articles de marque contrefaits ou copiés.
Q3 : Votre SFP offre-t-il une garantie de qualité ?
A3 :Pour le brocart SFP, nous offrons une garantie d'un an.Tout problème de qualité, nous le remplacerons pour vous ;
Q4 : pouvez-vous envoyer ce module SFP chez moi ?et combien de temps cela prend-il?
A4: oui, nous pouvons fournir une expédition porte à porte via les services logistiques DHL, FEDEX, Aramex et UPS, etc.
La logistique express prend généralement 5 à 12 jours dans le monde.
