Détails sur le produit:
|
| Longueur d'onde centrale: | 840 à 860nm | La température: | 0°C~+70°C |
|---|---|---|---|
| Poids: | 0.05KG/PCS | Représentation: | automatique-détection des vitesses du port 64G, 32G, et 16G. |
| Type de câble: | MMF | Distance de câble: | 100m |
| Connecteur: | Duplex industriellement compatible de LC | conforme: | RoHS |
| Mettre en évidence: | Module d'émetteur-récepteur du brocard QSFP+,module d'émetteur-récepteur de 100M QSFP+,57-1000294-01 module d'émetteur-récepteur |
||
Module d'émetteur-récepteur du brocard FC32-64 XBR-000245 57-1000294-01 4×16G SWL 100 M FC QSFP+ SWL
Spécifications d'émetteur-récepteur du brocard 4x16G FC SFP+ SWL
Le brocard 4×16 GFC SWL QSFPs sont chaud-permutable, de basse tension (3,3 V) émetteurs-récepteurs optiques diagnostiques numériques qui soutiennent des liens périodiques ultra-rapides au-dessus de la fibre optique à plusieurs modes de fonctionnement à signaler des taux jusqu'à 14,025 GBP. Ils se conforment aux spécifications mécaniques de QSFP MSA (SFF-8436).
Le brocard 4×16 GFC SWL QSFPs sont 850 multi-évalués nanomètre QSFPs qui sont conformes à 14,025 caractéristiques de la Manche de fibre de GBP. Les points culminants de produit incluent :
• 850 émetteur à plusieurs modes de fonctionnement du nanomètre VCSEL
• Caractéristiques diagnostiques par SFF-8472 « interface de surveillance diagnostique pour les émetteurs-récepteurs optiques, »
fourniture du suivi en temps réel de :
– Puissance optique transmise
– Puissance optique reçue
– Polarisation de laser actuelle
– La température
– Tension d'alimentation
• Cable connecteur industriellement compatible de ruban de MTP 1×12
• Longueur de lien de 100 M sur la fibre OM4
• Laser de la classe 1 de la classe 1/CDRH du CEI 60825-1, oeil-sûr
• Conformité à la restriction à la directive dangereuse de substances (RoHS)
Points culminants
• Fournit la fiabilité du système élevée par des processus rigoureux de qualification et de certification
• Accroît des paramètres de conception uniques pour fournir à la plus haute performance d'industrie-principales plates-formes de commutateur et d'épine dorsale de brocard
• Les aides éliminent des questions liées à l'incompatibilité d'émetteur-récepteur, réduisant le temps d'arrêt et les coûts de soutien
• Aides éliminer des questions résultant des changements de conception inattendus, fournissant la compatibilité bout à bout actuelle
• Optimise la connectivité avec des plates-formes de brocard pour permettre la distance maximum de câble
• Fournit l'appui pour des liens élevés d'Inter-châssis de sortie (ICLs)
Numéro de la pièce de commande
•XBR-000245
Paramètres pour le module d'émetteur-récepteur de 4x16G FC SFP+ SWL :
| Représentation | La Manche de fibre : Ligne vitesse de GBP 4×14.025, duplex |
| Médias | petit facteur de forme de quadruple Chaud-que l'on peut brancher et industriellement compatibles que l'on peut brancher (QSFP), cable connecteur de ruban de MTP 1×12, à ondes courtes (SWL) |
| Paramètres d'emploi |
Transmettez (Tx) : Longueur d'onde : 840 à 860 largeurs spectrales de nanomètre : 0,50 nanomètres Puissance moyenne : −7.6 au dBm +2,4 par canal RIN : −128 dB/Hz maximum Perte de retour optique : DB 12 maximum OMA : −2.5 au dBm +3 par canal
Recevez (Rx) : Longueur d'onde : 840 à 860 nanomètre Puissance moyenne : dBm 2,4 maximum par canal Perte de retour optique : minute SRS du DB −12 OMA : dBm −10 maximum par canal maximum de coupure du DB 3 : 18 gigahertz |
| Taille |
Largeur : 18,35 millimètres (0,72 po.) Taille : 12,67 millimètres (0,50 po.) Profondeur : 71,00 millimètres (2,82 po.) |
| Température de stockage | −40°C à +85°C (−40°F à +185°F) |
| Dissipation de puissance | 1.5W |

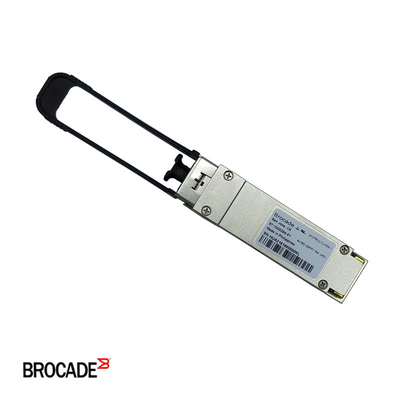

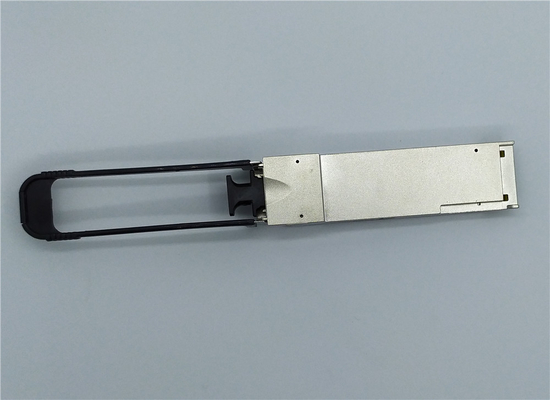

Photo pour l'émetteur-récepteur du brocard 4x16G FC SFP+ SWL
FAQ
Q1. Excepté les modules optiques de cet émetteur-récepteur du brocard 4x16G FC SFP+, que le brocard SFP peut-il vous offrir ?
A1 : les pls examinent la forme ci-dessous pour assurer le module optique de brocard que nous pouvons offrir ;
| Débit |
Description
|
Fabrication
Numéro de la pièce
|
Commande de brocard
Numéro de la pièce
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1-pack)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1-pack)
|
| 4x32G FC QSFP+ |
2 kilomètres
|
57-1000480-01
|
XBR-000285 (1-pack)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1-pack)
XBR-000463 (8-pack)
|
| 64G FC SFP+ |
LWL - 10 kilomètres
|
57-1000496-01
|
XBR-000468 (1-pack)
XBR-000469 (8-pack)
|
| 64G FC SFP+ |
ELWL - 25 kilomètres
|
57-1000497-01
|
XBR-000466 (1-pack)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1-pack)
XBR-000213 (8-pack)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1-pack)
XBR-000413 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 kilomètres
|
57-1000332-01
|
XBR-000238 (1-pack)
XBR-000239 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 kilomètres
|
57-1000486-01
|
XBR-000438 (1-pack)
XBR-000439 (8-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilomètres
|
57-1000355-01
|
XBR-000278 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilomètres
|
57-1000494-01
|
XBR-000478 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilomètres
|
57-1000498-01
|
XBR-000479 (1-pack)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1-pack)
XBR-000193 (8-pack)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1-pack)
XBR-000493 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 kilomètres |
57-0000089-01
|
XBR-000198 (1-pack)
XBR-000199 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 kilomètres |
57-1000488-01
|
XBR-000498 (1-pack)
XBR-000499 (8-pack)
|
|
16G FC SFP+
|
ELWL - 25 kilomètres |
57-1000262-01
|
XBR-000258 (1-pack)
|
|
16G FC SFP+
|
ELWL - 25 kilomètres |
57-1000489-01
|
XBR-000458 (1-pack)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1-pack)
XBR-000164 (8-pack)
|
| 8G FC SFP+ | LWL - 10 kilomètres |
57-1000027-02
|
XBR-000153 (1-pack)
XBR-000172 (8-pack)
|
| 8G FC SFP+ | ELWL - 25 kilomètres |
57-0000080-01
|
XBR-000174 (1-pack)
|
Q2 : Ce brocard véritable émetteur-récepteur est-il original de 4x16G 100M FC SFP ?
A2 : Oui, Topstar est le distributeur supérieur de brocard d'avance en Chine, nous vendons la marque SFP depuis l'année 2006 et ne vendons jamais le faux ou les articles de marque de copie.
Q3 : Fait votre SFP fournissent une garantie de qualité ?
A3 : Pour le brocard SFP, nous offrons la garantie d'une année. N'importe quel problème de qualité, nous remplacerons pour vous ;
Q4 : Pouvez-vous envoyer ce module de SFP à mon endroit ? et combien de temps prend-il ?
A4 : Oui, nous pouvons fournir l'expédition porte-à-porte par l'intermédiaire des services logistiques de DHL, de FEDEX, d'Aramex et d'UPS etc.
Le logistique exprès prend généralement 5-12 jours à global.
