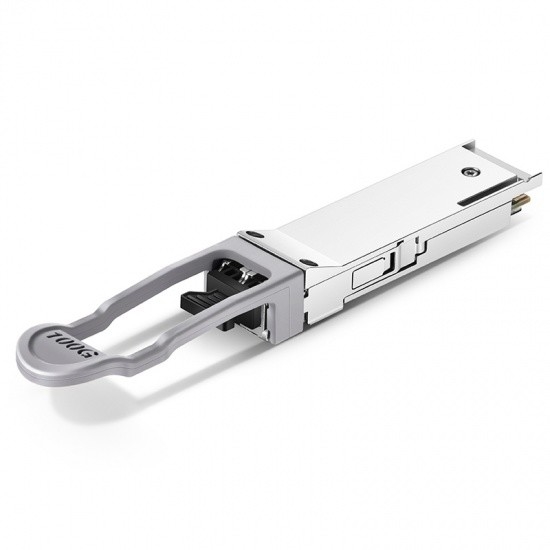

Le CE a certifié l'émetteur-récepteur optique compatible du module SMF de DR 100G QSFP28

Optique compatible de la base PSM4 de JNP-QSFP-100G-PSM4 QSFP28 100G pour la transmission de jusqu'à 500 m

Surveillance diagnostique de la conformité de MSA (SFF, pour par exemple SFF-8665) SFF-8665Digital
La température d'émetteur-récepteur
Tension d'alimentation d'émetteur-récepteur
Polarisation de Tx actuelle
Tx de puissance de sortie
Rx a reçu la puissance optique
Applications100GBASE-DR soutenu (clause 140), (aucun FEC) taux de la signalisation CAUI-4, chaque ruelle
Ruelle de centre serveur : NRZ ; 25,78125 ± de GBD 100 pages par minute
Ruelle de médias : PAM4 ; 53,125 ± de GBD 100 pages par minute
Émetteur fibers1
Longueurs d'onde d'émetteur (gamme) 1304,5 nanomètre à 1317,5 nanomètre
Recevez les longueurs d'onde de ruelle (gamme) 1304,5 nanomètre à 1317,5 nanomètre
Émetteur de puissance de sortie, chaque ruelle (minimum) - dBm 2,9
Émetteur de puissance de sortie, chaque dBm de ruelle 4 (maximum)
Fermeture d'oeil d'émetteur et de dispersion pour PAM4 (TDECQ), chaque DB de ruelle 3,4 (maximum)
Puissance d'entrée de récepteur, chaque ruelle (minimum) - dBm 5,9
Puissance d'entrée de récepteur, chaque dBm de ruelle 4 (maximum)
Sensibilité de récepteur (OMA), chaque dBm maximum (maximum) de ruelle (−3.9, SECQ -5,3)
Sensibilité soumise à une contrainte de récepteur (OMA) chaque ruelle (maximum) - dBm 1,9
Μm taille/cladding9/125 de typeSMFCore de câble
Clause 140.10.1 de gradeIEEE de fibre : Type B1.1 du CEI 60793-2-50, type B1.3, ou type B6_a ou conditions dans le tableau 140-13 d'IEEE où ils diffèrent.
Distance 500 m
Puissance maximum (W) 4,0 W
Température de fonctionnement (gamme) 0° C à 70° C
Stockage temperature-40° C à 85° C
Poids et dimensions typiques
Poids : 0,2 kilogrammes
Taille : 13,5 millimètres
Largeur : 18,35 millimètres
Profondeur : 73,4 millimètres
