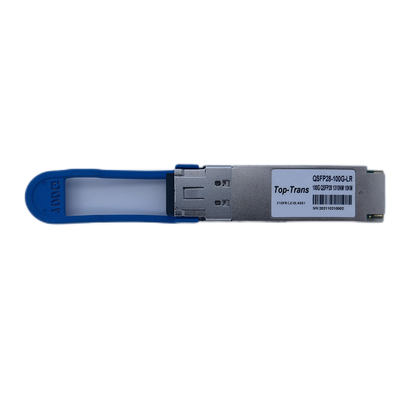

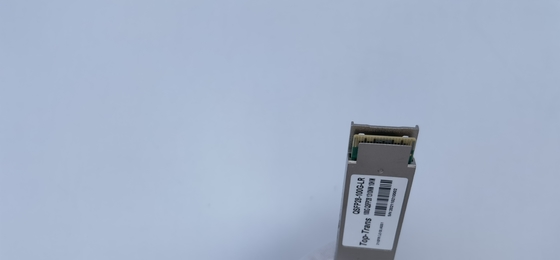

Arista QSFP28 100G PAM4 Optique Lambda simple 10KM SMF LC Duplex QSFP-100G-LR1

100G Single Lambda est la nouvelle technologie développée pour l'optique QSFP28 100G par le groupe MSA, conçue pour réduire les coûts d'exploitation élevés pour les opérateurs utilisant les 100G SR4, LR4, CWDM4 et PSM4 existants. 100G Single Lambda utilise la modulation optique PAM4 pour coupler le signal électrique 4*25G NRZ en 1*100G PAM4 Single lambda laser avec la puce DSP de la boîte de vitesses. La modulation PAM4 lambda unique simplifie considérablement la complexité du multiplexeur/démultiplexeur, intègre quatre signaux 25G dans une liaison 100G et réduit les composants optiques coûteux.

L'optique Lambda 100G utilise une longueur d'onde unique de 1310 nm et une modulation PAM4 50GBaud, permettant ainsi la compatibilité avec les mêmes optiques QSFP-DD 400G. Par exemple, l'optique QSFP-DD PLR4 utilise 4 liaisons parallèles de signal optique 1310NM 100G PAM4 50GBaud, peut se relier à quatre optiques QSFP28 100G lambda simple 100G-LR avec câbles Breakout et assurer une transition en douceur de 100G à 400G.

Les émetteurs-récepteurs QSFP28 100G LR1 compatibles Arista peuvent être branchés sur n'importe quel port QSFP Arista 100G. L'interface du connecteur électrique est 4*25G NRZ, identique à tous les anciens modules QSFP28 100G existants. Mais, contrairement au signal optique 100G LR4 mux/demux 4*25G NRZ en une seule fibre, les émetteurs-récepteurs QSFP28 100G LR1 utilisent une puce de boîte de vitesses pour convertir les signaux électriques 4*25G NRZ en un signal optique 1*100G PAM4 et se couplent au laser à longueur d'onde unique (ou « lambda ») pour la transmission. En raison de la modulation optique différente, les modules QSFP28 100G LR1 n'interfonctionneront pas avec l'ancien module 100G LR4.

L'optique Top-Trans QSFP28 100G PAM4 LR1 utilise un signal lambda unique de 50 Gbauds sur une longueur d'onde centrale de 1 310 nm et prend en charge des longueurs de liaison allant jusqu'à 10 km via une fibre monomode G.652. L'optique Top-Trans QSFP28 100G PAM4 LR1 utilise la modulation optique PAM4 et FEC et est entièrement conforme à MSA QSFP28 100GBASE-LR Single Lambda. L'optique QSFP28 100G PAM4 LR1 peut étendre la liaison fibre pour interconnecter les infrastructures à proximité dans un rayon de 10 km et être idéale pour l'interconnexion de la colonne vertébrale au noyau ou de la colonne vertébrale/colonne vertébrale ou DCI, etc. pour le réseau de campus et de centre de données.

Principales caractéristiques du QSFP28

• Conforme QSFP28 MSA

• Prise en charge d'un débit en bauds de 53,125 Gbit/s

• 100G Lambda 100GBASE-LR

• Transmission jusqu'à 10 km sur fibre monomode (SMF) avec FEC

• Température du boîtier de fonctionnement :0 - 70 ℃

• Modulation PAM4, signal électrique 4x25G PAM4 vers laser 1x100G PAM4

• Alimentation simple +3,3 V, consommation électrique maximale 4,5 W

• Température du boîtier de fonctionnement : 0 ~ 70 C

• Conforme RoHS

• Interconnexion avec l'optique 400GBASE-PLR4 PAM4 via un câble de dérivation MTP/MPO

​

ApplicationDE QSFP28

• Ethernet 100GBASE-LR​

• 400GBASE-PLR4 à 4 parallèles 100GBASE-LR

​

​Plateforme compatibleDE QSFP28

Arista7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

ParamètresDE QSFP28

FAQDE QSFP28

• Nous avons besoin d'une répartition des ports de 400G à 4x100G. Que pouvez-vous fournir ?

​

Pour 400G à 4*100G, nous proposons la longueur de liaison fibre optique pour DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 avec 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 avec 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 avec 4 * QSFP28-100G-DR1

Via 8 cœurs MTP/MPO vers 4 câbles de dérivation duplex LC à 2 cœurs

• Puis-je utiliser votre module QSFP28 dans les commutateurs de marque CE16800 ?

​
Oui, la compatibilité de la marque est la meilleure demande populaire de nos anciens clients.
Nos optiques garantiront le travail sur les commutateurs Brand Cloud Engine.

​​

• Votre optique peut-elle interopérer avec QSFP28 LR4 ?

​

Non, leurs modulations optiques sont différentes, lorsque LR4 utilise 4*25G NRZ mais ce LR1 utilise 1*100G PAM4

• Que se passe-t-il si je constate que vos optiques ne sont pas satisfaisantes avec notre liaison fibre optique et que des pertes de signal critiques se produisent ?

​

Nos optiques sont produites à partir de nouveaux composants grâce à un contrôle qualité strict des paramètres et des tests de performances, sur le détecteur d'erreurs et le diagramme oculaire. Le taux de qualification est supérieur à 99,9%

Si des défauts de qualité surviennent pendant la garantie, nous organiserons immédiatement le service de remplacement/réparation.
