SR 40GBASE et 100G BiDi optique d'émetteur-récepteur de Cisco QSFP-40 QSFP28 10-3317-01

Cisco QSFP-40/100-SRBD 10-3317-01 émetteur-récepteur de Sr-BiDi de 40GBASE et de 100G QSFP28

L'aperçu de l'émetteur-récepteur de Cisco QSFP-40/100-SRBD

Le trafic de centre de traitement des données continue à se développer, conduit par des augmentations d'activité de serveur, de densité d'application sur les serveurs virtualisés, et de demande des connexions est-ouest de bas-latence entre les serveurs. Quand l'émetteur-récepteur bidirectionnel populaire de QSFP+ 40Gb (BiDi) a été libéré, il a permis à des opérateurs de centre de traitement des données, pour la première fois, d'améliorer de 10Gb à 40Gb sans nécessité de remplacer l'infrastructure de câble de fibre. La prochaine génération BiDi taux double, qui a les modes 40Gb et 100Gb opérationnels, offre les mêmes avantages et plus.

Cisco QSFP émetteur-récepteur taux double de 40/100 gigaoctet BiDi peut fonctionner comme 40Gb BiDi, assortissant sa portée de 100m et de 150m au-dessus de la fibre multimode OM3 et OM4, respectivement. En mode 100Gb, la portée du BiDi taux double est 70m et 100m sur OM3 et OM4, respectivement. En les deux modes, les matchs de portée de BiDi ses homologues SR4.

Comme émetteur-récepteur simple avec le mode de fonctionnement ces deux, Cisco BiDi taux double permet à des opérateurs de centre de traitement des données de réutiliser leur infrastructure LC-connectorized duplex existante de MMF pour la migration de 10 gigaoctets à 40 gigaoctets ou de 100 gigaoctets de connectivité d'Ethernet, ou à la migration de 40Gb à 100Gb.

Paramètres pour l'émetteur-récepteur optique de Cisco QSFP28 100G :

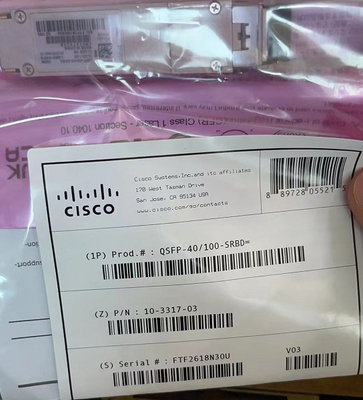

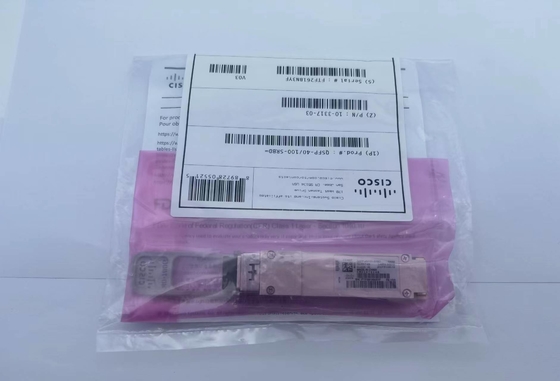

Photo pour Cisco QSFP28 100G et l'émetteur-récepteur de 40G QSFP-40/100-SRBD

Caractéristiques et avantages des modules optiques de Cisco QSFP28 100G

●capacité 40Gb et 100Gb taux double
●Compatibilité ascendante avec 40Gb QSFP+ BiDi
●Facteur de forme QSFP28
●Fonctionne au-dessus de l'infrastructure LC-connectorized duplex de fibre de MMF, même que le SR 10Gb et le 40Gb BiDi
●À bord en avant de correction d'erreurs
●Modulation PAM4 optique
●Technologie optique bidirectionnelle
●Permet la hausse par accroissement à 100Gb du SR 10Gb ou du 40Gb BiDi

Vers l'arrière - compatible avec la technologie du 40Gb BiDi de Cisco
Seulement Cisco offre la compatibilité ascendante avec les émetteurs-récepteurs indigènes de 40Gb BiDi dans un facteur de forme QSFP28.

Comme le 40Gb indigène BiDi, le 40/100 gigaoctet taux double BiDi transmet bidirectionnel sur les deux fibres, utilisant des longueurs d'onde nominales de 850nm et de 910nm et des filtres passifs de multiplexage par répartition en longueur d'onde (WDM) à l'un ou l'autre d'isolat Tx d'extrémité et à canaux de Rx. En mode 40Gb, il transmet des canaux des andreceives 20Gb NRZ sur chaque fibre, pour une largeur de bande globale totale de 40Gb.

En mode 100Gb, il actionne des canaux de 50Gb PAM4, pour une largeur de bande globale totale de 100Gb. La technologie PAM4 permet le débit 50Gb avec la signalisation aux taux 25Gbaud. il 40/100G BiDi contient une boîte de vitesse pour traduire le signal d'un format 4x25G, indigène au facteur de forme QSFP28, au format 2x50Gb pour le domaine optique. Il utilise également l'en avant-erreur-correction à bord (FEC) pour réduire le taux d'erreurs mordu. Ceci permet pour employer l'émetteur et le receivertechnology de la génération actuelle.

Le 40/100 gigaoctet taux double BiDi offre des options multiples de migration aux clients de Cisco qui actionnent actuellement les liens 10Gb ou 40Gb dans leurs architectures de centre de traitement des données. En améliorant l'équipement du réseau une extrémité à la fois, des opérateurs peut exercer la flexibilité aux programmes et aux budgets.
