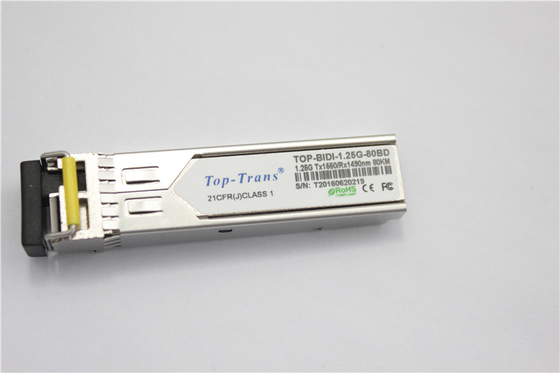

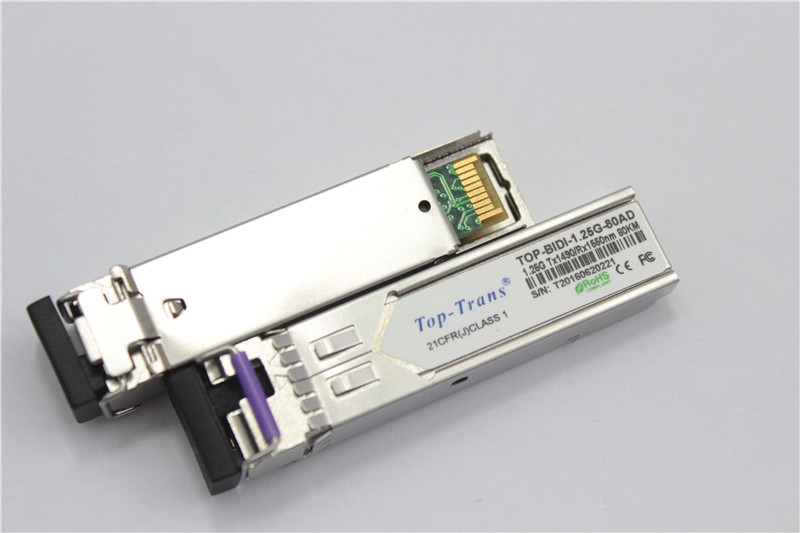

Émetteur-récepteur optique 80KM Rohs de Toptrans BIDI 1.25G-80AD/BD SFP



Modules de fond optiques de fibre de l'émetteur-récepteur 80KM de BIDI 1.25G-80AD/BD





Module optique 80kilomètre Fetures :





●Vers le haut des liaisons de transmission de données de to1.25Gb/s



●Émetteur de laser de DFB



●Détecteur photoélectrique de PIN



●Jusqu'à 80KMon9/125μmSMF



●empreinte de pas Chaud-que l'on peut brancher de SFP



●Type interface optique que l'on peut brancher de BIDILC/UPC



●Dissipation de puissance faible



●Clôture en métal, pour l'IEM inférieur



●RoHS conforme et sans plomb



●Alimentation d'énergie de Single+3.3V



●Interface de surveillance diagnostique de Digital de soutien



●WithSFF-8472 conforme



●Message publicitaire de température de fonctionnement de cas : 0°C à +70°C



Prolongé : - 10°Cto +80°C



Industriel : - 40°Cto+85°C



APPLICATIONS



●Commutateur pour commuter l'interface



●Ethernet rapide



●Applications commutées de carte mère



●Interface de routeur/serveur



●D'autres liens optiques



NORME



●SFP+MSA conforme



●SFF-8472reversion9.5 conforme



●IEEE802.3-2005 conforme



●Telcordia GR-468-CORE conforme













Type de fibre	SMF
La température	1310/1550nm
Alimentation d'énergie	3.3V
Distance	80Km
Facteur de forme	SFP
Longueur d'onde	1310/1550 nanomètre
Certificat	ROHS
Rapport optique d'extinction	9dB







Fonctions diagnostiques de Digital



Les émetteurs-récepteurs 1310&1550 de SFP 1.25G 80KM soutiennent le protocole de transmission périodique à 2 fils comme défini dans le SFPMSA. Il est



très étroitement lié à l'E2PROM défini dans la norme de GBIC, avec les mêmes caractéristiques électriques.



L'identification périodique de SFP standard permet d'accéder à l'information d'identification qui décrit les capacités de l'émetteur-récepteur, norme



interfaces, fabricant, et toute autre information.



En plus, les émetteurs-récepteurs 1310&1550 de SFP 1.25G 80KM fournissent une interface de surveillance diagnostique numérique augmentée unique,



ce qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, courant de polarisation de laser, transmis



la puissance optique, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur. Elle définit également un système sophistiqué d'alarme et



drapeaux d'avertissement, qui alerte des utilisateurs quand les paramètres d'emploi particuliers sont extérieurs d'une gamme normale prémontée.



Le SFPMSA définit une carte mémoire de 256 octets dans E2PROM qui est accessible au-dessus d'un interface série à 2 fils aux 8 mordu



address1010000X (A0h). L'interface de surveillance diagnostique numérique se sert 8 de l'adresse mordue 1010001X (A2h), ainsi



la carte mémoire périodique à l'origine définie d'identification reste sans changement. L'interface est identique à, et est ainsi entièrement arrière



compatible avec les spécifications de GBIC et l'accord multi de source de SFP.



L'opération et l'information de diagnostics est surveillée et rapportée par un contrôleur d'émetteur-récepteur de diagnostics de Digital (DDTC)



à l'intérieur de l'émetteur-récepteur, qui est accédé par un interface série à 2 fils. Quand le protocole périodique est activé, la publication périodique



le signal d'horloge (câble coaxial, ModDef1) est produit par le centre serveur. Les données positives d'horloges de bord dans l'émetteur-récepteur de SFP dans ceux



segments des E2PROM qui ne sont pas protégés. Les données d'horloges de bord négatif de l'émetteur-récepteur de SFP. La publication périodique



le signal de données (SDA, ModDef2) est bidirectionnel pour le transfert des données périodique. Le centre serveur emploie SDA en même temps que le câble coaxial pour marquer



début et fin d'activation périodique de protocole. Les souvenirs sont des mots contenant des données organisés d'asaseriesof8-bit qui peuvent être adressés



individuellement ou séquentiellement.



Des diagnostics de Digital pour le TOP-BIDI-1.25G-80AD/BD sont intérieurement calibrés par défaut.
