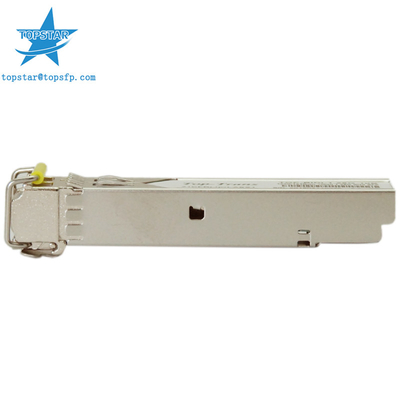

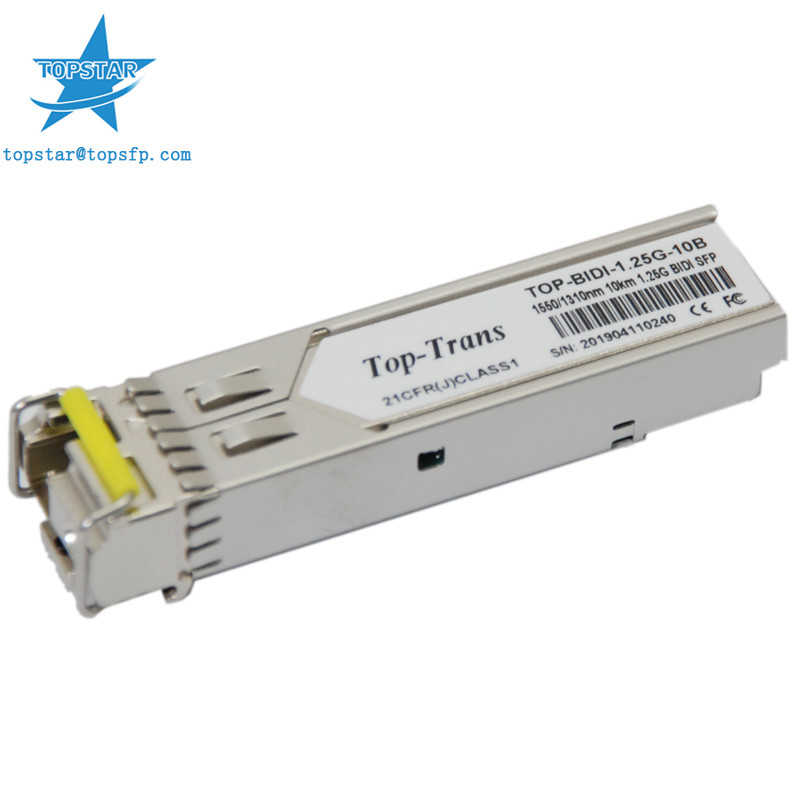

10Km 1,25 modules de fibre multimode de l'émetteur-récepteur 1550nm 1310nm de G SFP

1.25G module multi optique de SFP de fibre du mode 1550/1310nm de l'émetteur-récepteur 10Km





Module optique 10Km 1550/1310nm Fetures :





Jusqu'aux liaisons de transmission de données 1.25Gb/s



Émetteur de laser de point de gel pour TOP-BIDI-1.25G-10AD/BD



Émetteur de laser de DFB pour TOP-BIDI-1.25G-10AD/BD



Détecteur photoélectrique de PIN



Jusqu'à 10km sur 9/125μm SMF



empreinte de pas Chaud-que l'on peut brancher de SFP



Type interface optique que l'on peut brancher de BIDI LC/UPC



Dissipation de puissance faible



Clôture en métal, pour l'IEM inférieur



RoHS conforme et sans plomb



Alimentation d'énergie simple de +3.3V



Interface de surveillance diagnostique de Digital de soutien



Conforme avec SFF-8472



Message publicitaire de température de fonctionnement de cas : 0°C à +70°C s'est prolongé : -10°C à +80°C industriel : -40°C à +85°C







APPLICATIONS





Commutateur pour commuter l'interface



Ethernet rapide



Applications plates arrières commutées



Interface de routeur/serveur



D'autres liens optiques





NORME





SFP+ MSA conforme



SFF-8472 retour 9,5 conforme



IEEE802.3-2005 conforme



Telcordia GR-468-CORE conforme



Partie 15, classe B de la FCC 47 CFR conforme











Type de fibre	SMF
La température industrielle	-40°C à +85°C
Alimentation d'énergie	3.3V
Distance	10Km
Facteur de forme	SFP
Longueur d'onde	1310/1550 nanomètre
Certificat	CE
Rapport optique d'extinction	9dB
La température prolongée	-10°C à +80°C







Les émetteurs-récepteurs 1310&1550 optiques de SFP 1.25G 10KM sont conçus pour les interfaces optiques pour des communications de données avec le mode unitaire



fibre (SMF). Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir des clients le meilleur



solutions pour des applications de télécom.









Les émetteurs-récepteurs 1310&1550 de SFP 1.25G 10KM soutiennent le protocole de transmission périodique à 2 fils comme défini dans SFP MSA. Il est



très étroitement lié à l'E2PROM défini dans la norme de GBIC, avec les mêmes caractéristiques électriques.



L'identification périodique de SFP standard permet d'accéder à l'information d'identification qui décrit les capacités de l'émetteur-récepteur, norme



interfaces, fabricant, et toute autre information.



En plus, les émetteurs-récepteurs 1310&1550 de SFP 1.25G 10KM fournissent une interface de surveillance diagnostique numérique augmentée unique,



ce qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, courant de polarisation de laser, transmis



la puissance optique, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur. Elle définit également un système sophistiqué d'alarme et



drapeaux d'avertissement, qui alerte des utilisateurs quand les paramètres d'emploi particuliers sont extérieurs d'une gamme normale prémontée.



SFP MSA définit une carte mémoire de 256 octets dans E2PROM qui est accessible au-dessus d'un interface série à 2 fils à l'adresse 8bit



1010000X (A0h). L'interface de surveillance diagnostique numérique se sert 8 de l'adresse mordue 1010001X (A2h), ainsi à l'origine



la carte mémoire périodique définie d'identification reste sans changement. L'interface est identique à, et est ainsi entièrement vers l'arrière - compatible avec chacun des deux



les spécifications de GBIC et l'accord multi de source de SFP.



L'opération et l'information de diagnostics est surveillée et rapportée par un contrôleur d'émetteur-récepteur de diagnostics de Digital (DDTC)



à l'intérieur de l'émetteur-récepteur, qui est accédé par un interface série à 2 fils. Quand le protocole périodique est activé, l'horloge périodique



signal (le câble coaxial, mod Def 1) est produit par le centre serveur. Les données positives d'horloges de bord dans l'émetteur-récepteur de SFP dans ces segments



des E2PROM qui ne sont pas protégés. Les données d'horloges de bord négatif de l'émetteur-récepteur de SFP. Le signal de données périodiques



(SDA, mod Def 2) est bidirectionnel pour le transfert des données périodique. Le centre serveur emploie SDA en même temps que le câble coaxial pour marquer le début et l'extrémité



de l'activation périodique de protocole. Les souvenirs sont organisés comme série de mots contenant des données à 8 bits qui peuvent être adressés individuellement ou



séquentiellement.



Des diagnostics de Digital pour le TOP-BIDI-1.25G-10AD/BD sont intérieurement calibrés par défaut.
