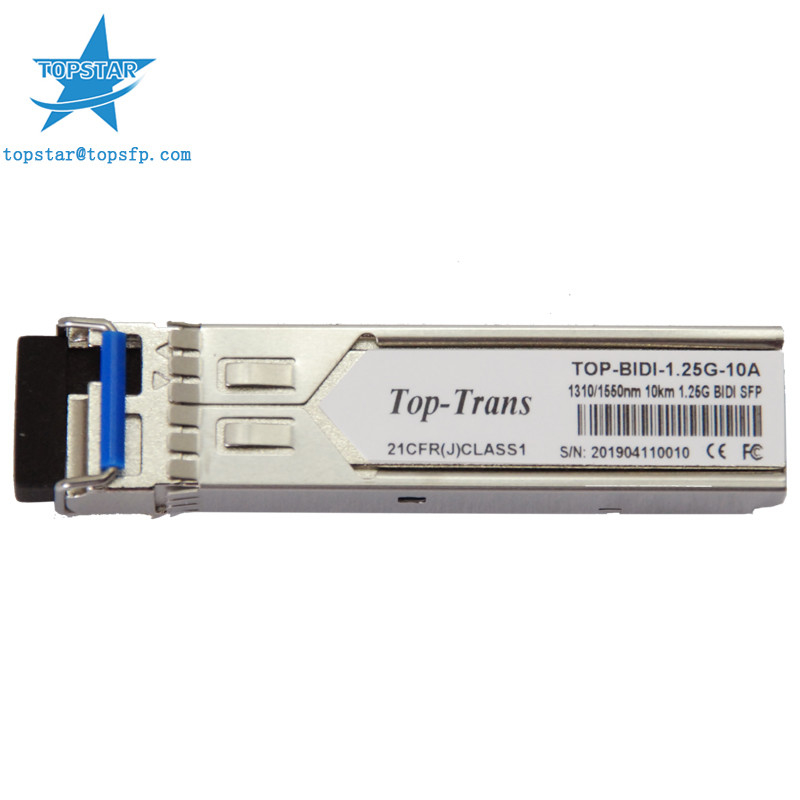

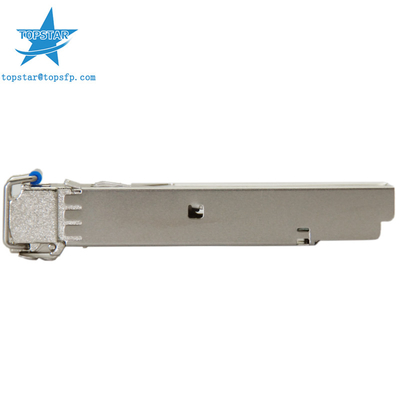

émetteur-récepteur de l'Ethernet 10G du module 10KM de 1490nm 1310nm 1.25G Bidi SFP

Émetteur-récepteur optique de l'émetteur-récepteur 1.25G 1310/1490nm (1490/1310nm) 10KM



Émetteur-récepteur bidirectionnel de SFP de connecteur du module 10G LC de l'émetteur-récepteur 80Km de SFP





Module optique BIDI 80Km Fetures :





Jusqu'aux liaisons de transmission de données 1.25Gb/s



●Émetteur de laser de point de gel pour TOP-BIDI-1.25G-10AD



●Émetteur de laser de DFB pour TOP-BIDI-1.25G-10BD



●Détecteur photoélectrique de PIN



●Jusqu'à 10KM sur 9/125μm SMF



●empreinte de pas Chaud-que l'on peut brancher de SFP



●Type interface optique que l'on peut brancher de BIDI LC/UPC



●Dissipation de puissance faible



●Clôture en métal, pour l'IEM inférieur



●RoHS conforme et sans plomb



●Alimentation d'énergie simple de +3.3V



●Interface de surveillance diagnostique de Digital de soutien



●Conforme avec SFF-8472



●Message publicitaire de température de fonctionnement de cas : 0°C à +70°C s'est prolongé : -10°C à +80°C industriel : -40°C à +85°C







APPLICATIONS



●Commutateur pour commuter l'interface



●Ethernet rapide



●Applications plates arrières commutées



●Interface de routeur/serveur



●D'autres liens optiques



NORME



●SFP+ MSA conforme



●SFF-8472 retour 9,5 conforme



●IEEE802.3-2005 conforme



●Telcordia GR-468-CORE conforme



●Partie 15, classe B de la FCC 47 CFR conforme





FDA 21 CFR 1040,10 et 1040,11, class1 conforme





●RoHS conforme











Type de fibre	SMF
Émetteur	IEM
alimentation d'énergie	3.3V
Distance	10Km
Facteur de forme	SFP
longueur d'onde	1490/1310 nanomètre
La température prolongée	-10°C à +80°C
Rapport optique d'extinction	9dB
Température de stockage	-40-+85°





Les émetteurs-récepteurs 1310&1490 optiques de SFP 1.25G 10KM sont conçus pour les interfaces optiques pour des communications de données avec



fibre de mode unitaire (SMF). Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir



clients les meilleures solutions pour des applications de télécom.





Fonctions diagnostiques de Digital





Les émetteurs-récepteurs 1310&1490 de SFP 1.25G 10KM soutiennent le protocole de transmission périodique à 2 fils comme défini dans SFP MSA. Il est



très étroitement lié à l'E2PROM défini dans la norme de GBIC, avec les mêmes caractéristiques électriques.



L'identification périodique de SFP standard permet d'accéder à l'information d'identification qui décrit les capacités de l'émetteur-récepteur, norme



interfaces, fabricant, et toute autre information.



En plus, les émetteurs-récepteurs 1310&1490 de SFP 1.25G 10KM fournissent une interface de surveillance diagnostique numérique augmentée unique,



ce qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, courant de polarisation de laser, transmis



la puissance optique, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur. Elle définit également un système sophistiqué d'alarme et



drapeaux d'avertissement, qui alerte des utilisateurs quand les paramètres d'emploi particuliers sont extérieurs d'une gamme normale prémontée.



SFP MSA définit une carte mémoire de 256 octets dans E2PROM qui est accessible au-dessus d'un interface série à 2 fils à l'adresse 8bit



1010000X (A0h). L'interface de surveillance diagnostique numérique se sert 8 de l'adresse mordue 1010001X (A2h), ainsi à l'origine



la carte mémoire périodique définie d'identification reste sans changement. L'interface est identique à, et est ainsi entièrement vers l'arrière - compatible avec chacun des deux



les spécifications de GBIC et l'accord multi de source de SFP.
