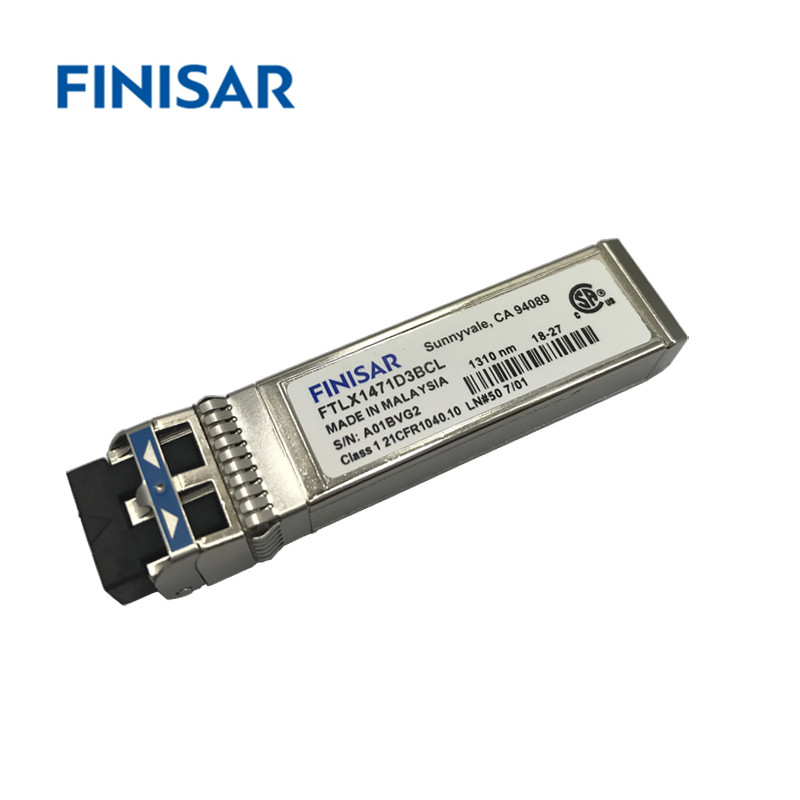

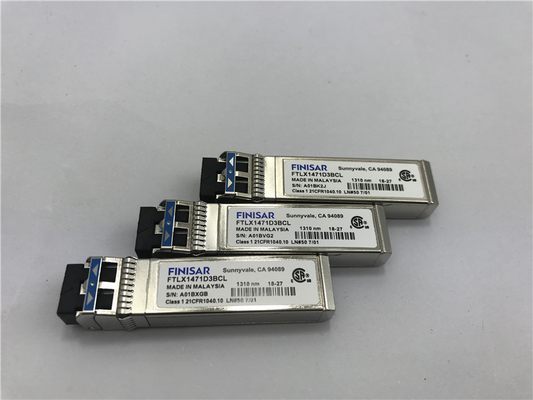

Fibre de l'émetteur-récepteur 10Km 1310nm SFP des modules 10G de Finisar FTLX1471D3BCL

Fonctions diagnostiques de Digital

Les émetteurs-récepteurs de Finisar FTLX1471D3BCL SFP+ soutiennent le protocole de transmission périodique à 2 fils comme défini dans SFP MSA1. Il

est très étroitement lié au PROM E2 a défini dans la norme de GBIC, avec les mêmes caractéristiques électriques. SFP standard

l'identification périodique permet d'accéder à l'information d'identification qui décrit les capacités de l'émetteur-récepteur, interfaces standard,

fabricant, et toute autre information. En plus, les émetteurs-récepteurs de Finisar SFP+ fournissent une surveillance diagnostique numérique augmentée

interface, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, courant de polarisation de laser,

la puissance optique transmise, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur. Elle définit également un système sophistiqué d'alarme

et drapeaux d'avertissement, qui alerte des utilisateurs quand les paramètres d'emploi particuliers sont extérieurs d'une gamme normale prémontée.

SFP MSA définit une carte mémoire de 256 octets dans PROM E2 qui est accessible au-dessus d'un interface série à 2 fils à l'adresse 8 mordue

1010000X (A0h). L'interface de surveillance diagnostique numérique se sert 8 de l'adresse mordue 1010001X (A2h), ainsi à l'origine

la carte mémoire périodique définie d'identification reste sans changement. L'interface est identique à, et est ainsi entièrement vers l'arrière - compatible avec chacun des deux

les spécifications de GBIC et l'accord multi de source de SFP. L'interface complète est décrite dans la note d'application de Finisar

AN2030 : « Diagnostics de Digital surveillant l'interface pour les émetteurs-récepteurs optiques de SFP ». L'opération et l'information de diagnostics est

surveillé et rapporté par un contrôleur d'émetteur-récepteur de diagnostics de Digital (DDTC) à l'intérieur de l'émetteur-récepteur, qui est accédé

par un interface série à 2 fils. Quand le protocole périodique est activé, le signal d'horloge périodique (le câble coaxial, mod Def 1) est produit par

le centre serveur. Les données positives d'horloges de bord dans l'émetteur-récepteur de SFP dans ces segments du PROM E2 qui ne sont pas d'écrire

protégé. Les données d'horloges de bord négatif de l'émetteur-récepteur de SFP. Le signal de données périodiques (SDA, mod Def 2) est bidirectionnel pour

transfert des données périodique. Le centre serveur emploie SDA en même temps que le câble coaxial pour marquer le début et la fin de l'activation périodique de protocole.

des souvenirs sont organisés comme série de mots contenant des données à 8 bits qui peuvent être adressés individuellement ou séquentiellement. Pour plus

l'information, voient svp SFP MSA documentation1,5 et la note d'application de Finisar AN-2030. Svp note qui évaluation

le conseil FDB-1018 est disponible avec le logiciel de Finisar ModDEMO qui permet simple pour employer la communication au-dessus de la publication périodique à 2 fils

interface
