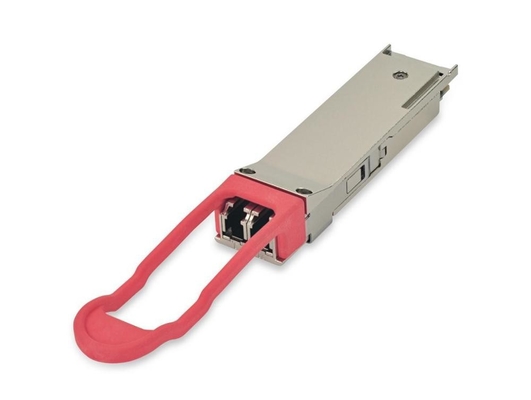

Récepteur du laser APD de QSFP 100G 40km EML LWDM4 QSFP28-ER4 pour le commutateur de fibre

commutateur de fibre du récepteur 40km LWDM4 QSFP28-ER4 du laser APD de 100G QSFP28 ER4 EML

100G QSFP28 ER4

Paramètres

Le module du TOP-QSFP28-100G-ER4 de TOPSTAR est conçu pour des applications de télécommunication optique de 40km, et il est conforme à IEEE 802.3ba pour l'Ethernet 100GE et à ITU-T 4L1-9C1F pour OUT-4.

Ce module contient l'émetteur optique de 4 ruelles, récepteur optique de 4 ruelles et le module contrôlent le bloc signifié comprenant l'interface série de 2 fils.

Les signaux optiques sont multiplexés à une fibre unimodale par un connecteur industriellement compatible de LC. Un schéma fonctionnel est montré sur le schéma 1.

La goupille de LPMode sera tirée vers le haut à Vcc dans le module. La goupille est un contrôle de matériel utilisé pour mettre des modules dans un mode de puissance faible si haute. À l'aide de la goupille de LPMode et d'un tion de combina- du peu de contrôle de priorité de puissance, de logiciel de Power_set et de High_Power_Class_Enable (adresse A0h, bits 0,1,2 d'octet 93).

ModPrsL est tiré vers le haut à Vcc_Host sur le panneau de centre serveur et fondu dans le module. Le mod PrsL est « bas » affirmé une fois inséré et « haut » deasserted quand le module est physiquement absent du connecteur de centre serveur.

CARACTÉRISTIQUES DU PRODUIT

• Conforme avec la norme QSFP28 :
• SFF-8665 révision 1,9, SFF-8636 révision 2,6
• Conforme avec la spécification technique de 100G 4WDM-40 MSA rév. 1,0
• Interface électrique à grande vitesse d'entrée-sortie (CAUI-4) conforme avec IEEE 802.3bm
• Tension de l'alimentation 3.3V simple
• Puissance maximum 4.5W
• 0-70 température de fonctionnement de cas de ºC
• Laser de WDM EML de LAN et récepteur d'APD
• Paquet de QSFP28 MSA avec le connecteur duplex de LC
• Interface série à deux fils avec la surveillance diagnostique de Digital
• Se conforme à UE 2011/65/EU directif (RoHS conforme)
• Laser de la classe 1

APPLICATIONS

• Ethernet de 100GBASE-ER4 100G
• OTN OTU4 4L1-9C1F
• Mise en réseau de télécom
• Interconnexion de Data Center
• Réseaux d'entreprises

FAQ

Q1. Vos modules d'émetteur-récepteur sont-ils compatibles avec Cisco ?

A1 : Oui, les émetteurs-récepteurs de Topstar peuvent compatible avec Cisco. SFP de tout le Topstar de marque compatible en tant que fellowing : Cisco, Nortel, genévrier, 3COM, H3C, Alcatel-Lucent, FONDERIE, D-lien, EXTRÉMITÉ, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, allié, SMC, brocard, Force10, Hirschmann, planète, Adtran, ASNTE, Trendnet, BDCOM, LAME, BITWAY, Telco, Feixun… etc.

Q2. Comment votre société va-t-elle concernant le contrôle de qualité ?

A2 : Chaque optique simple a individuellement examiné à notre centre d'essai, et également déterminé la compatibilité sur un grand choix de différentes marques d'équipement du réseau.

Q3. Quels sont les termes commerciaux ?

A3 : Délai d'exécution : nous maintenons 40,000pcs SFP dans les actions prêt à se transporter.

Terme de paiement : T/T, Western Union, Alipay, Paypal, L/C et ainsi de suite pour votre option.

Q4. Quelle est gamme de température de fonctionnement des modules optiques ?

A4 : Température ambiante commerciale (COM) : 0 à 70°C (32 158°F)

Température ambiante prolongée (ext.) : - 5 à 85°C (23 185°F)

Température ambiante industrielle (Ind) : : - 40 à 85°C (- 40 à 185°F)

Température ambiante de température de stockage : - 40 à +85°C (- 40 à 185°F)

Nous pouvons fournir selon votre demande.
