Détails sur le produit:
|
| Facteur de forme: | QSFP28 | Débit: | 100g |
|---|---|---|---|
| Longueur d'onde centrale: | LWDM4 | Distance de transmission: | 30km |
| La température: | 0C~+70C | OEM ou ODM: | Appui |
| Poids: | 0.06KG par morceau | Garantie: | 3 ans |
| Mettre en évidence: | Émetteur-récepteur de module de LWDM4 30KM 100G QSFP28,Émetteur-récepteur d'EML APD 100g qsfp28,Émetteur-récepteur EML APD du module QSFP28 |
||

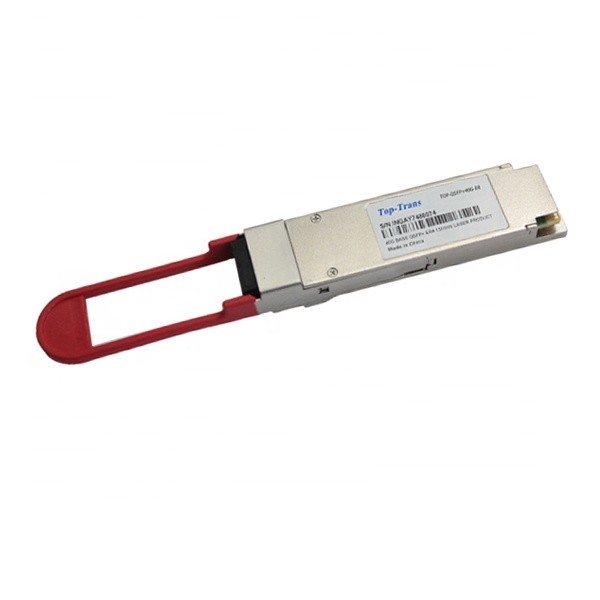

Émetteur-récepteur LWDM4 30KM EML APD de QSFP28 100G par la fibre LC de mode unitaire
Émetteur-récepteur de QSFP28 100G
Le module d'émetteur-récepteur reçoit 4 canaux des données 25Gb/s électriques, qui sont traitées par des 4 - horloge de canal et récupération de données (CDR) IC qui remodèle et réduit la frousse de chaque signal électrique. Plus tard, le conducteur IC de laser d'EML convertit chacun des 4 canaux des signaux électriques en signal optique qui est transmis d'un des 4 lasers refroidis d'EML qui sont empaquetés dans le montage partiel optique d'émetteur (TOSA). Chaque le laser lance le signal optique dans la longueur d'onde spécifique spécifique dans des conditions d'IEEE 802.3ba 100GBASE-ER4. Ces 4 signaux optiques de ruelle seront optiquement multiplexés dans une fibre simple par 4 to-1 un WDM optique MUX. Le de puissance de sortie optique de chaque canal est constant maintenu par un circuit du contrôle de puissance automatique (RPA). La sortie d'émetteur peut être arrêtée par le signal de matériel de TX_DIS et/ou l'interface série à 2 fils.
Le récepteur reçoit 4 signaux optiques de WDM de LAN de ruelle. Les signaux optiques sont démultiplexés par un 1 to-4 DEMUX optique et chacun des 4 canaux en résultant des signaux optiques est introduit dans un des 4 récepteurs qui sont empaquetés dans le montage partiel optique de récepteur (ROSA). Chaque récepteur convertit le signal optique en signal électrique. Les signaux électriques régénérés sont réglés à nouveau et De-trémoussés et amplifiés par la partie de RX des 4 CDR de canal. Les 4 signaux électriques réglés à nouveau de sortie de ruelle sont conformes avec des conditions d'interface de CEI-28G-VSR. En outre, chacun a reçu le signal optique est surveillé par la section des DOM. La valeur surveillée est rapportée par l'interface série à 2 fils. Si un ou plusieurs recevaient le signal optique est plus faible que le seuil d'avertissement, alarme de matériel de RX_LOS sera déclenché.
Paramètres
| Type de fibre | Câble unimodal |
| Connecteur | LC |
| Lasers et TIA | EML et APD |
| Puissance de Tx | dBm -2,9 à 4,5 |
| Sensibilité de Rx | dBm -16,9 à 4,9 |
| Rapport d'extinction | DB 7,0 |
| Puissance | 4,5 W |
| Alimentation d'énergie simple | 3,3 V |
CARACTÉRISTIQUES DU PRODUIT
APPLICATIONS
FAQ
Q1. Vos modules d'émetteur-récepteur sont-ils compatibles avec Cisco ?
A1 : Oui, les émetteurs-récepteurs de Topstar peuvent compatible avec Cisco. SFP de tout le Topstar de marque compatible en tant que fellowing : Cisco, Nortel, genévrier, 3COM, H3C, Alcatel-Lucent, FONDERIE, D-lien, EXTRÉMITÉ, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, allié, SMC, brocard, Force10, Hirschmann, planète, Adtran, ASNTE, Trendnet, BDCOM, LAME, BITWAY, Telco, Feixun… etc.
Q2. Comment votre société va-t-elle concernant le contrôle de qualité ?
A2 : Chaque optique simple a individuellement examiné à notre centre d'essai, et également déterminé la compatibilité sur un grand choix de différentes marques d'équipement du réseau.
Q3. Quels sont les termes commerciaux ?
A3 : Délai d'exécution : nous maintenons 40,000pcs SFP dans les actions prêt à se transporter.
Terme de paiement : T/T, Western Union, Alipay, Paypal, L/C et ainsi de suite pour votre option.
Q4. Quelle est gamme de température de fonctionnement des modules optiques ?
A4 : Température ambiante commerciale (COM) : 0 à 70°C (32 158°F)
Température ambiante prolongée (ext.) : - 5 à 85°C (23 185°F)
Température ambiante industrielle (Ind) : : - 40 à 85°C (- 40 à 185°F)
Température ambiante de température de stockage : - 40 à +85°C (- 40 à 185°F)
Nous pouvons fournir selon votre demande.
