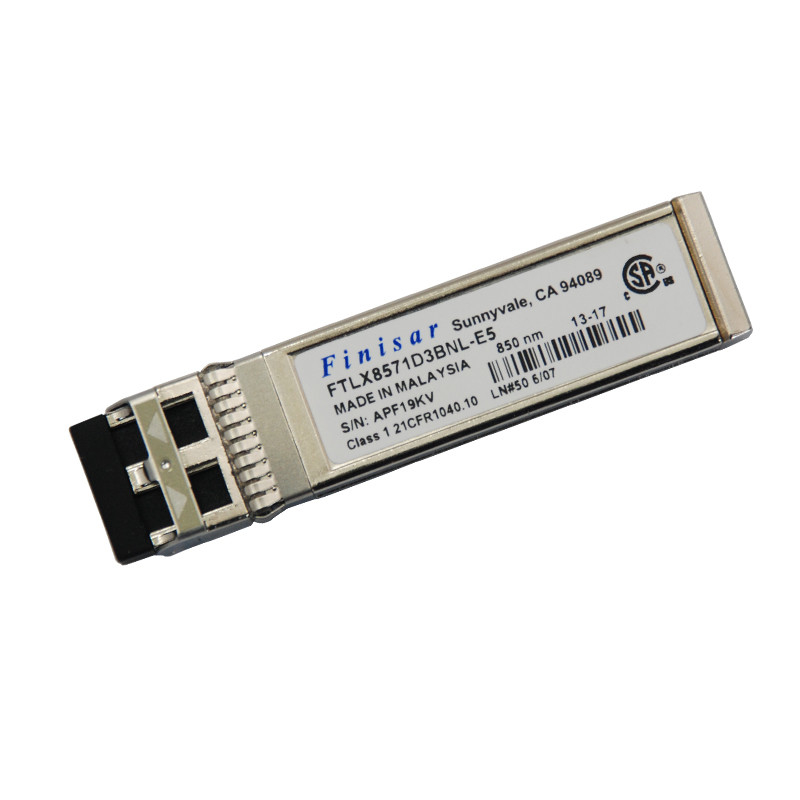

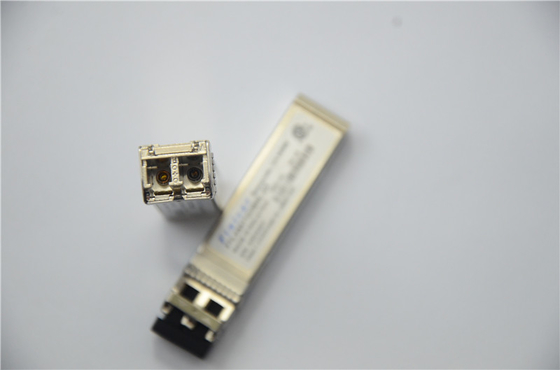

Émetteur-récepteur optique du module 10G 300M Fibe r SFP 850nm de Finisar FTLX8571D3BNL

Module optique Fetures de FTLX8571D3BCV :





empreinte de pas Chaud-que l'on peut brancher de SFP+



• Les appuis évaluent 1,25 Gb/s sélectionnables ou 9,95 à 10,3 débits binaires de Gb/s



• Dissipation de puissance < 1W="">



• RoHS-6 conforme (sans plomb)



• Température ambiante commerciale 0°C à 70°C



• Approvisionnement 3.3Vpower simple • Longueur de lien maximum de 300m le 2000 Mégahertz-kilomètre MMF



• Laser non refroidi de 850nm VCSEL



• Récepteur limitant l'interface électrique



• Connecteur duplex de LC • Fonctions diagnostiques numériques intégrées.





APPLICATIONS



• Ethernet de 1000BASE-SX 1G



• Ethernet de 10GBASE-SR/SW 10G









Type de fibre	MMF
Conector	LC
Température de fonctionnement	0°C à 85°C
Distance	300m
Taux	10G
longueur d'onde	850 nanomètre
Application	Ethernet de 10GBASE-SR/SW 10G
Rapport optique d'extinction	5.5dB
Dissipation de puissance	< 1W="">



Caractéristique de FTLX8571D3BNL

Finisar FTLX8571D3BNL a prolongé des émetteurs-récepteurs de la température SFP+ soutiennent le protocole de transmission périodique à 2 fils As



défini dans le SFF-8472. On le lie très étroitement au PROM E2 a défini dans la norme de GBIC, avec le même élém. élect.



caractéristiques. L'identification périodique de SFP+ standard permet d'accéder à l'information d'identification qui décrit l'émetteur-récepteur



capacités, interfaces standard, fabricant, et toute autre information. En plus, les émetteurs-récepteurs de Finisar SFP+ fournissent a



interface de surveillance diagnostique numérique augmentée, tels que laquelle permet l'accès en temps réel aux paramètres d'emploi de dispositif



la température d'émetteur-récepteur, courant de polarisation de laser, puissance optique transmise, a reçu la puissance et l'approvisionnement optiques d'émetteur-récepteur



tension. Elle définit également un système sophistiqué de l'alarme et des drapeaux d'avertissement, qui alerte des utilisateurs quand opération particulière



les paramètres sont en dehors d'une gamme normale prémontée. SFF-8472 définit une carte mémoire de 256 octets dans PROM E2 qui est



accessible au-dessus d'un interface série à 2 fils 8 à l'adresse mordue 1010000X (A0h). L'interface de surveillance diagnostique numérique



se sert 8 de l'adresse mordue 1010001X (A2h), ainsi la carte mémoire périodique à l'origine définie d'identification reste sans changement.



l'interface est identique à, et est ainsi entièrement vers l'arrière - compatible avec les spécifications de GBIC et la source multi de SFP



Accord. L'interface complète est décrite dans la note d'application de Finisar AN2030 : « Surveillance de diagnostics de Digital



Interface pour les émetteurs-récepteurs optiques de SFP ».



L'opération et l'information de diagnostics est surveillée et rapportée par une Digital



Contrôleur d'émetteur-récepteur de diagnostics (DDTC) à l'intérieur de l'émetteur-récepteur, qui est accédé par un interface série à 2 fils. Quand



le protocole périodique est activé, le signal d'horloge périodique (le câble coaxial, mod Def 1) est produit par le centre serveur. Les horloges positives de bord



données dans l'émetteur-récepteur de SFP dans ces segments du PROM E2 qui ne sont pas protégés. Les horloges de bord négatif



données de l'émetteur-récepteur de SFP.



Le signal de données périodiques (SDA, mod Def 2) est bidirectionnel pour le transfert des données périodique. Le centre serveur



utilisations SDA en même temps que le câble coaxial de marquer le début et la fin de l'activation périodique de protocole. Les souvenirs sont organisés comme a



série de mots contenant des données à 8 bits qui peuvent être adressés individuellement ou séquentiellement. Pour plus d'information, voyez svp le SFF-



documentation 8472 et note d'application de Finisar AN-2030. Veuillez noter que le comité d'évaluation FDB-1027 est disponible avec



Logiciel de Finisar ModDEMO qui permet simple pour employer la communication au-dessus de l'interface série à 2 fils.
