Détails sur le produit:
|
| Débit: | 10g | La température: | -5°C à 70°C |
|---|---|---|---|
| Connecteur: | LC | Applications: | Ethernet de 10GBASE-LR/LW 10G |
| Alimentation d'énergie: | 3.3V | Distance: | 10 kilomètres |
| Médias: | SMF | Longueur d'onde: | 1310 nanomètre |
| Mettre en évidence: | sfp+ 10g 1310nm 10km FTLX1475D3BCL,1310nm 10km Finisar FTLX1475D3BCL,module de 1310nm 10km 10G SFP |
||

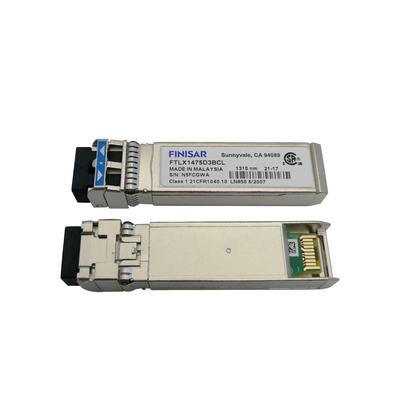

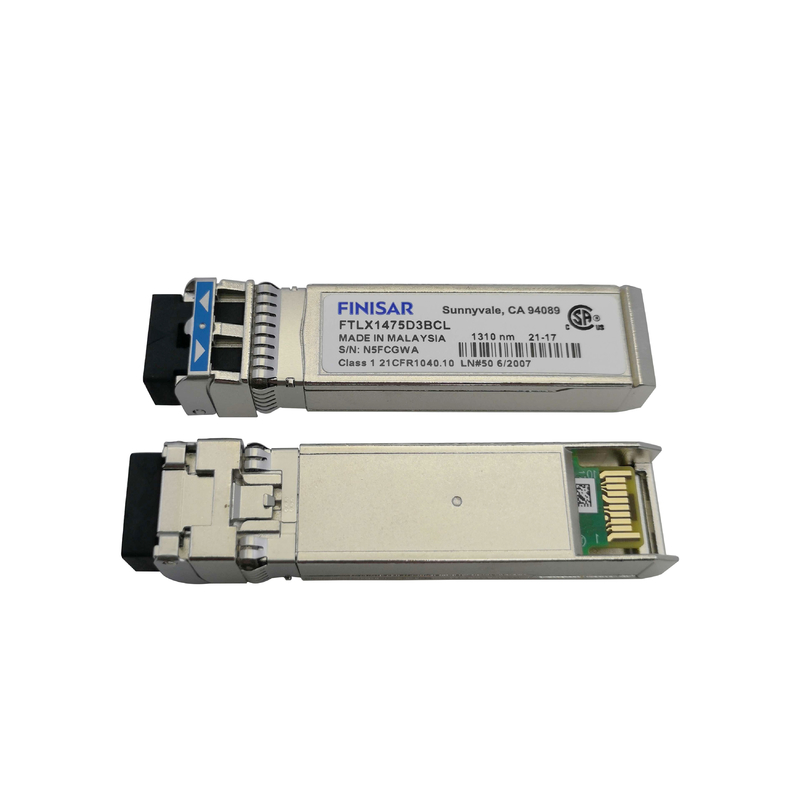

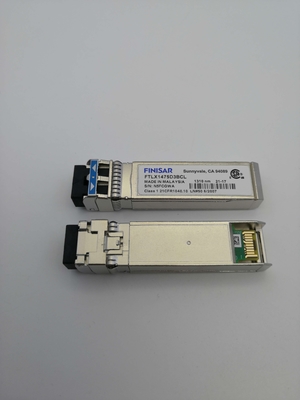

Module de l'émetteur-récepteur 10Km 1310nm FTLX1475D3BCL de la télématique SFP+ de mode unitaire
Module optique Fetures de FTLX1475D3BCL :
empreinte de pas Chaud-que l'on peut brancher de SFP+
Débits binaires de Gb/s de soutiens 9,95 à 10,5
Dissipation de puissance < 1W="">
RoHS-6 conforme (sans plomb)
Température ambiante commerciale -5°C à 70°C
Alimentation de l'énergie 3.3V simple
Longueur de lien maximum de 10km
Laser non refroidi de 1310nm DFB
Limitation du récepteur électrique d'interface.
Connecteur duplex de LC
Fonctions diagnostiques numériques intégrées
APPLICATIONS
Ethernet de 10GBASE-LR/LW 10G
La Manche de fibre de 1200-SM-LL-L 10G
Le FTLX1475D3BCL 10Gb/s de Finisar a augmenté le petit facteur de forme des émetteurs-récepteurs que que l'on peut brancher de SFP+ sont conçus pour l'usage dans 10
Liens de Gigabit Ethernet jusqu'à 10km au-dessus de la fibre de mode unitaire. Ils sont conformes avec SFF-84311, SFF-84322 et IEEE
la Manche 1200-SM-LL-L4 de la fibre 802.3ae 10GBASELR/LW3, et 10G. La surveillance de diagnostics de Digital est disponible par l'intermédiaire des 2
interface série de fil, comme spécifique dans SFF-84725. Le FTLX1475D3BCL utilise un récepteur limiteur. L'émetteur-récepteur optique
est conforme par RoHS 2011/65/EU6 directif. Voir la note d'application de Finisar AN-2038 pour plus de details7.
Spécifications optiques unitaires d'émetteur-récepteur de la télématique SFP+ de mode de FTLX1475D3BCL
| Type de fibre | SMF |
|
Conector |
LC |
|
Température de fonctionnement |
-5°C à 70°C |
|
Distance |
10Km |
|
Taux |
10G |
|
longueur d'onde |
1310 nanomètre |
|
Application |
La Manche de fibre de 1200-SM-LL-L 10G |
| Rapport optique d'extinction | 3.5dB |
Les émetteurs-récepteurs de Finisar FTLX1475D3BCL SFP+ soutiennent le protocole de transmission périodique à 2 fils comme défini dans SFP MSA1
. On le lie très étroitement au PROM E2 a défini dans la norme de GBIC, avec les mêmes caractéristiques électriques.
l'identification périodique de SFP standard permet d'accéder à l'information d'identification qui décrit les capacités de l'émetteur-récepteur, norme
interfaces, fabricant, et toute autre information. En plus, les émetteurs-récepteurs de Finisar SFP+ fournissent un numérique augmenté
interface de surveillance diagnostique, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que l'émetteur-récepteur
la température, courant de polarisation de laser, puissance optique transmise, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur. Il également
définit un système sophistiqué de l'alarme et des drapeaux d'avertissement, qui alerte des utilisateurs quand des paramètres d'emploi particuliers
soyez en dehors d'une gamme normale prémontée. SFP MSA définit une carte mémoire de 256 octets dans PROM E2 qui est accessible
au-dessus d'un interface série à 2 fils 8 à l'adresse mordue 1010000X (A0h). L'interface de surveillance diagnostique numérique se sert
8 l'adresse mordue 1010001X (A2h), ainsi la carte mémoire périodique à l'origine définie d'identification demeure sans changement. L'interface est
identique à, et est ainsi entièrement vers l'arrière - compatible avec les spécifications de GBIC et l'accord multi de source de SFP.
L'interface complète est décrite dans la note d'application de Finisar AN-2030 : « Diagnostics de Digital surveillant l'interface pour SFP
Émetteurs-récepteurs optiques ».
